FN7-12DR型交流高压负荷开关
产品名称
产品描述
一、产品概述
FN7-12DR型交流高压负荷开关（以下简称负荷开关）是一种新型产气式户外高压负荷开关，适用于交流50HZ，额定电压12KV的三相交流电力系统中，作为开断负荷电流及关合短路电流之用。

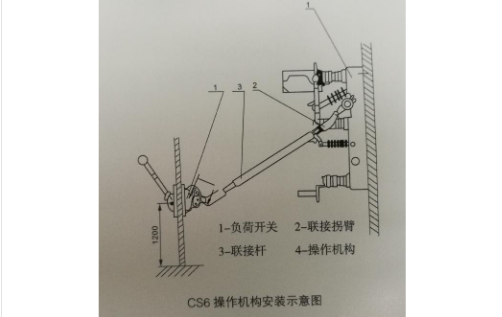

FN7(C)-12型系列高压负荷及熔断器组合电器是在FN7-12系列高压负荷开关的基础上，增加侧面操作机构、使得安装更加简捷方便，能够满足广大用户的不同要求。
二、正常工作环境
1、周围空气温度 不高于 +40oC 不低于-25oC；
2、海拔不超过1000米；
3、相对湿度，日平均值不大于95%，月平均值不大于90%；
4、周围空气应不受腐蚀性、可燃性气体及水蒸汽体等明显污染；
5、无经常性的剧烈运动；
三、FN7-12系列户内高压负荷开关型号参数表：
四、额定参数 ：
FN7-12DR型交流高压负荷开关（以下简称负荷开关）是一种新型产气式户外高压负荷开关，适用于交流50HZ，额定电压12KV的三相交流电力系统中，作为开断负荷电流及关合短路电流之用。
FN7(C)-12型系列高压负荷及熔断器组合电器是在FN7-12系列高压负荷开关的基础上，增加侧面操作机构、使得安装更加简捷方便，能够满足广大用户的不同要求。
二、正常工作环境
1、周围空气温度 不高于 +40oC 不低于-25oC；
2、海拔不超过1000米；
3、相对湿度，日平均值不大于95%，月平均值不大于90%；
4、周围空气应不受腐蚀性、可燃性气体及水蒸汽体等明显污染；
5、无经常性的剧烈运动；
三、FN7-12系列户内高压负荷开关型号参数表：
| 类别 | 全型号 | DS 接地开关在线端 |
DK 接地开关在线端 |
L 联锁装置 |
R 熔断器 |
RA 撞击式熔断器 |
F 电动分闸装置 |
| 无脱扣器 | FN7-12 | - | - | - | - | - | - |
| FN7-12DSL | △ | - | △ | - | - | - | |
| FN7-12DXL | - | △ | △ | - | - | - | |
| FN7-12R | - | - | - | △ | - | - | |
| FN7-12DSLR | △ | - | △ | △ | - | - | |
| FN7-12DXLR | - | △ | △ | △ | - | - |
| 额定电压(KV) | 最高电压（KV） | 额定电流（A） | 1min 工频耐压（KV） | 4S热稳定电流(有效值)(KA) | 动稳定电流(峰值)(KA) | 短路关合电流(KA) | 额定开断电流（A） | 额定转移电流（A） |
| 12 | 12 | 400 | 42/48 | 12.5 | 31.5 | 31.5 | 400 | 1000 |
| 630 | 42/48 | 20 | 50 | 50 | 630 | 1000 |
