ZN73A-12永磁机构户内高压真空断路器
产品名称
产品描述
一、ZN73A-12永磁机构户内高压真空断路器概述:
ZN73A-12永磁机构户内高压真空断路器u是我公司通过总结多年来积累的丰富的现场经验，本着安全可靠、长寿命、少维护的设计理念，凭借雄厚的技术实力自主研发的新一代高压真空断路器。永磁操动机构是一种用于高压真空断路器永磁保持，电磁控制的操作机构，是一种全新的工作原理和结构。与传统操动机构相比较，具有主要部件少,是传统断路器操作机构零部件的7%,无需机械脱扣锁扣装置，故障点少,高可靠性，使用寿命长,其中永磁操作机构寿命可达10万次以上，适于频繁操作及高可靠变电站等场所的应用。永 磁机构克服了传统弹簧机构和电磁机构的不足，同时通过永磁材料实现真空断路器分、合闸位置的保持及操作过程，从而达到高可靠性和频繁操作以及恶劣环境场所的稳定的操作。
二、ZN73-12主要性能特点：
1、提高真空断路器整体机械性能，使之能适应频繁开断和长寿命使用的要求，真空断路器的机械寿命高于10万次。
2、相比传统操动机构，无须机械脱、锁扣装置，零部件数量大为减少，工作时仅有一个运动部件，故障率极低，可实现少维护。
3、操动机构的性能与灭弧室开断、关合特性相吻合，延长真空灭弧室的使用命。
4、采用高可靠的双稳态操作机构设计。通过分、合闸控制线圈产生的电磁力控制分、合闸操作，合闸和分闸位置均采用永磁保持。5、永久磁材料与分闸、合闸控制线圈结合，解决了合闸时需要大功率能量的问题。手动分闸与电动分闸速度相同，能够可靠开断短路电流。6、具有防跳功能，设计软连接和触头辅助压簧，解决了合闸弹跳问题。7、采用智能化控制和液晶显示，能直观显示断路器各种工作状态。同时具有低电压拒合报警功能。8、交直流储能操作，停电2后小时内可做一次分、合、分操作。9、具有可靠的操作控制电路模块，可耐受雷击、电涌等严酷条件。永磁材料采用钕铁硼材料，其每一百年退磁为千分之0.5。10、该断路器具有免检修、少维护、无污染、无爆炸危险、噪音低等特点，并且适应频繁操作等苛刻的工作条件
三、使用环境条件
a、 环境温度不大于+40℃，不低于-20℃
b 、海拔高度不大于1000m；高原型海拔高度不大于3000m；
c、 空气相对湿度日平均值不大于95％，月平均湿度不大于90％，饱和蒸气压日平均值不大于2.2×10-3mPa，月平均值不大于1.8×10-3mPa，在高湿度期内温度急降时，可能凝露；
d 、地震烈度不超过8级；
e 、使用场所无滴水、火灾、爆炸、严重污秽、化学腐蚀及剧烈震动的场所。
四、ZN73A-12户内高压真空断路器技术参数：
二、永磁操动机构技术参数：
ZN73A-12永磁机构户内高压真空断路器u是我公司通过总结多年来积累的丰富的现场经验，本着安全可靠、长寿命、少维护的设计理念，凭借雄厚的技术实力自主研发的新一代高压真空断路器。永磁操动机构是一种用于高压真空断路器永磁保持，电磁控制的操作机构，是一种全新的工作原理和结构。与传统操动机构相比较，具有主要部件少,是传统断路器操作机构零部件的7%,无需机械脱扣锁扣装置，故障点少,高可靠性，使用寿命长,其中永磁操作机构寿命可达10万次以上，适于频繁操作及高可靠变电站等场所的应用。永 磁机构克服了传统弹簧机构和电磁机构的不足，同时通过永磁材料实现真空断路器分、合闸位置的保持及操作过程，从而达到高可靠性和频繁操作以及恶劣环境场所的稳定的操作。
二、ZN73-12主要性能特点：
1、提高真空断路器整体机械性能，使之能适应频繁开断和长寿命使用的要求，真空断路器的机械寿命高于10万次。
2、相比传统操动机构，无须机械脱、锁扣装置，零部件数量大为减少，工作时仅有一个运动部件，故障率极低，可实现少维护。
3、操动机构的性能与灭弧室开断、关合特性相吻合，延长真空灭弧室的使用命。
4、采用高可靠的双稳态操作机构设计。通过分、合闸控制线圈产生的电磁力控制分、合闸操作，合闸和分闸位置均采用永磁保持。5、永久磁材料与分闸、合闸控制线圈结合，解决了合闸时需要大功率能量的问题。手动分闸与电动分闸速度相同，能够可靠开断短路电流。6、具有防跳功能，设计软连接和触头辅助压簧，解决了合闸弹跳问题。7、采用智能化控制和液晶显示，能直观显示断路器各种工作状态。同时具有低电压拒合报警功能。8、交直流储能操作，停电2后小时内可做一次分、合、分操作。9、具有可靠的操作控制电路模块，可耐受雷击、电涌等严酷条件。永磁材料采用钕铁硼材料，其每一百年退磁为千分之0.5。10、该断路器具有免检修、少维护、无污染、无爆炸危险、噪音低等特点，并且适应频繁操作等苛刻的工作条件
三、使用环境条件
a、 环境温度不大于+40℃，不低于-20℃
b 、海拔高度不大于1000m；高原型海拔高度不大于3000m；
c、 空气相对湿度日平均值不大于95％，月平均湿度不大于90％，饱和蒸气压日平均值不大于2.2×10-3mPa，月平均值不大于1.8×10-3mPa，在高湿度期内温度急降时，可能凝露；
d 、地震烈度不超过8级；
e 、使用场所无滴水、火灾、爆炸、严重污秽、化学腐蚀及剧烈震动的场所。

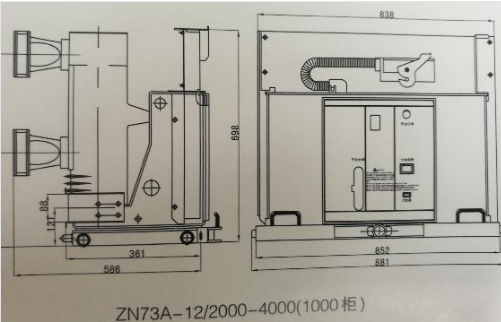

四、ZN73A-12户内高压真空断路器技术参数：
| 序号 | 名称 | 单位 | 数据 |
| 1 | 额定电压 | KV | 12 |
| 2 | 额定短时工频耐受电压（1min） | 42 | |
| 3 | 额定雷电冲击耐受电压（峰值） | 75 | |
| 4 | 额定频率 | Hz | 50 |
| 5 | 额定电流 | A | 630-1250 1250-3150 1250-4000 |
| 6 | 额定短路开断电流 | KA | 20 25 31.5 40 |
| 7 | 额定热稳定电流（有效值） | 20 25 31.5 40 | |
| 8 | 额定峰值耐受电流 | 50 63 80 100 | |
| 9 | 额定短路关合电流 | 50 63 80 100 | |
| 10 | 额定短路持续时间 | S | 4 |
| 11 | 二次回路工频耐受电压（1min） | V | 2000 |
| 12 | 额定操作顺序 | Off分-0.3s合分 on/off-180s-合分on/off | |
| 13 | 额定单个/背对背电容器组开断电流 | A | 630/400 |
| 14 | 分闸时间（额定电压） | ms | ≤50 |
| 15 | 合闸时间（额定电压） | ≤75 | |
| 16 | 机械寿命 | 次 | ≥50000 ≥50000 ≥50000 |
| 17 | 永磁操动机构机械寿命 | ≥100000 ≥100000 ≥100000 | |
| 18 | 额定短路电流开断次数 | 30 | |
| 19 | 动、静触头允许磨损累计厚度 | mm | 3 |
| 20 | 触头开距 | 11±1* | |
| 21 | 超行程 | 3.5±0.5 | |
| 22 | 触头合闸弹跳时间 | ≤2(40KA≤3) | |
| 23 | 三相分、合闸不同期性 | ≤2 | |
| 24 | 平均分闸速度 | m/s | 0.8～1.2 |
| 25 | 平均合闸速度 | 0.4～0.8 | |
| 26 | 相间中心距 | mm | 210 275 |
| 27 | 主导电回路电阻 | μΩ | ≤45(less than 1250A) ≤40(1600～2000A) ≤30(more than 2500A) |
| 28 | 触头合闸接触压力 | N | 2000±200(20KA) 2400±200(25KA) 3100±200(31.5KA) 4300±200(40KA |
| 名称 | 项目 | 电压 | 单位 | SXM-I | SXM-II | SXM-III | |
| 20KA | 25KA | 31.5KA | 40KA | ||||
| 合闸线圈 | 工作电流 | DC220V (85％-110％Ve) |
A | 26 | 29 | 58 | |
| 电阻 | Ω | 4.4±0.2 | 4.2±0.2 | 3.6±0.15 | |||
| 分闸线圈 | 工作电流 | DC220V (85％-110％Ve) |
A | 1.5 | 1.5 | 3 | |
| 电阻 | Ω | 120±15 | 120±15 | 60±5 | |||
| 交流操作 | 输入电流 | AC220V (65％-120％Ve) |
A | ≤0.5 |
|||
