SHAPF 系列有源滤波装置
产品名称
产品描述

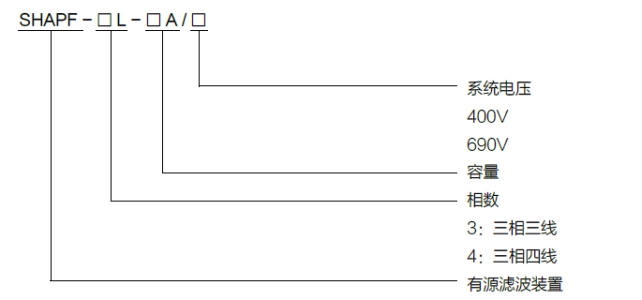

型号说明
说明：
1、接线方式：“3”为三相三线；“4”为三相四线制；
2、电流容量：产品谐波补偿电流，单位“A”。
3、系统电压：400V 和690V；如有其它电压等级请跟我司联系确定。
例如：
SHAPF-3L-100A/690V, 表示SHAPF 系列有源滤波装置，用于三相三线制配电系统，额
定电压690V，额定输出电流100A。
SHAPF-4L-150A/400V, 表示SHAPF 系列有源滤波装置，用于三相四线的制配电系统，
额定电压400V，额定输出电流150A。
技术特点
1.单台容量大，SHAPF 系列有源滤波装置单台容量可达300A，可实现多台并联运行。
2.既可滤波又可以进行无功补偿、可以瞬间高于额定容量进行涌流补偿，从而消除闪变和电压波动。
3.谐波虑除率高，有效滤除2-50 次谐波，谐波滤除滤可达97%。
4.可以通过设备自行判断得到最佳滤波效果，并能够自动适应电网的阻抗变化。
5.实时跟踪，动态补偿自动跟踪电网谐波变化，具有高度可控性和快速响应性，补偿性能不受电网频率波动影响，滤波特性不受系统阻
6.抗的影响，可消除与系统阻抗发生谐振的危险。
7.可平衡各相和相之间的负载电流。
8.具有自动限流功能，不会发生过载。
9.可编程的待机功能和自动重启功能。
10.实时故障记录和事件记录。
11.设计选型简单，不需要进行详细的电网分析，只需要测量谐波电流大小。
12.先进的可编程数字I/O 接口。
13.Modbus-RTU 通讯协议。

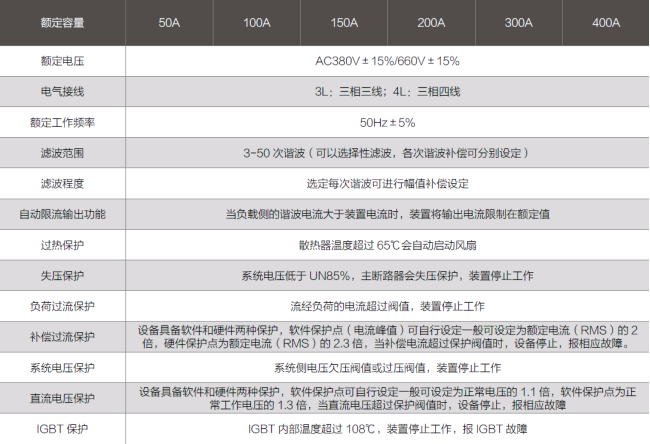

技术参数
SHAPF 系列有源滤波装置低压产品选型参考表
备注一：
以上数据负载率按80%，谐波畸变率按经验预估值而计算出来（以上表格中负载的接线方式都以常规情况而定，如遇特殊情况请联系上海圣衡电力科技有限公司联系确定：021-20959988）。

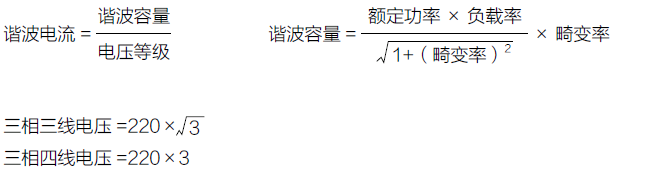

备注二：计算公式
SHAPF 系列有源滤波装置的组成
SHAPF-3L- □ A/400V 由控制器、IGBT 变流器、CT 等组成。滤除A、B、C 三相线路的谐波，使用于没有中线或中线谐波很小的场合。

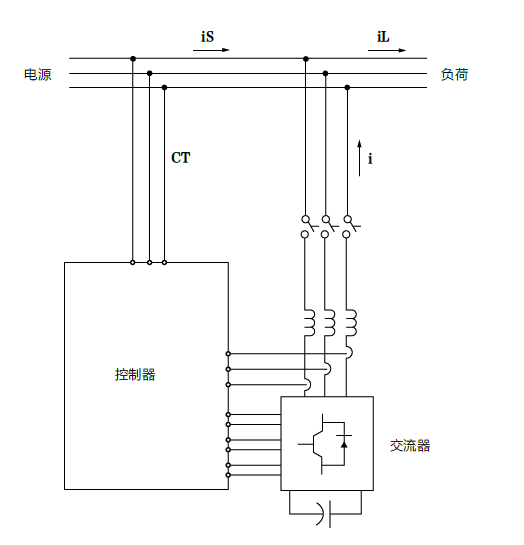

-3L- □ A/400V 结构图

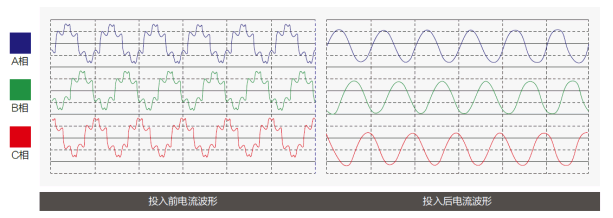

-3L- □ A/400V 应用效果
SHAPF-4L- □ A/400V 有控制器、IGBT 变流器、CT 等组成。不但能滤除A、B、C 三相线路的谐波，还能滤除中线的谐波，适用于中线谐波很大的场合。

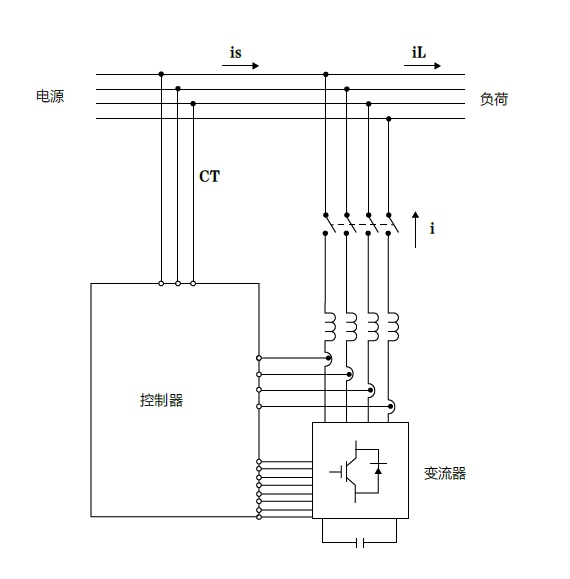

-4L- □ A/400V 结构图

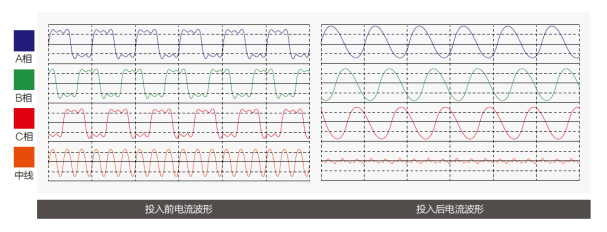

-4L- □ A/400V 应用效果

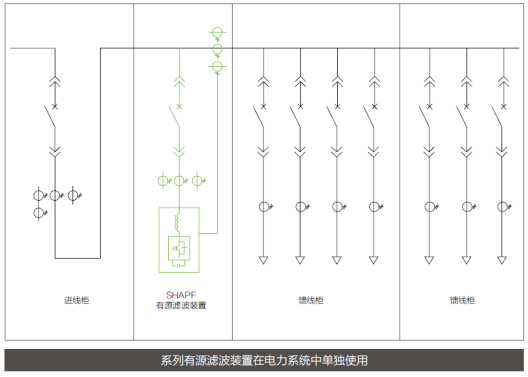

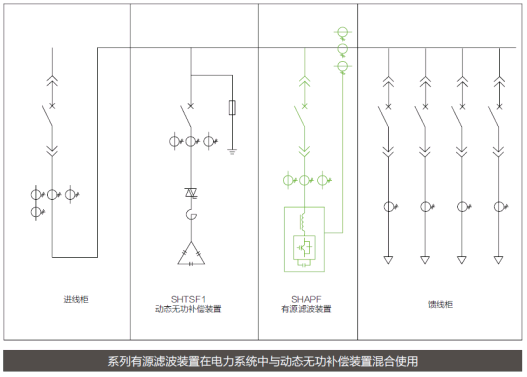

SHAPF 系列有源滤波装置在系统中的应用
