SHLK1 系列低压滤波电抗器

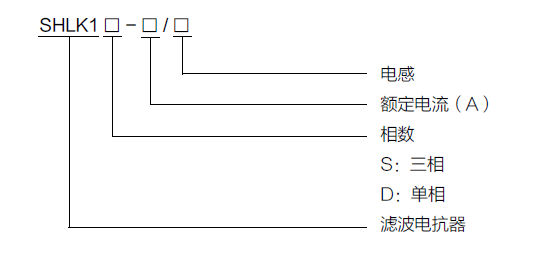

型号说明

产品特点

滤波电抗器分为三相和单相两种，均为铁芯干式
铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱有多个气隙分成均匀小段，气隙采用环氧层压玻璃布板做间隔，采用专用粘结剂粘接，
以保证电抗气隙在运行中不发生变化。
线圈采用F 级漆包扁铜线绕制，排列紧密、均匀、美观
滤波电抗器装配过程中，所有夹件经过防腐蚀处理，关键夹件采用无磁材料，并经预烘- 真空浸漆- 热烘固化等流程，使滤波电抗器线圈及铁芯牢固成为一体，大大减少了运行时温升及噪声，有效提高了电抗器的品质，确保具有较好的滤波效果。
外露部件均采用了防腐蚀处理，引出端子采用了镀锡铜棑端子

技术性能

可用于400V~690V 配电系统
额定绝缘水平3kV/min
电抗器各部位的温升限值：铁芯不超过85K，绕组温升不超过95K
电抗器噪声≤ 45dB
三相电抗器的任意两相电抗值之差不大于±2%
耐温等级F 级（155℃）

外形示意图

技术参数

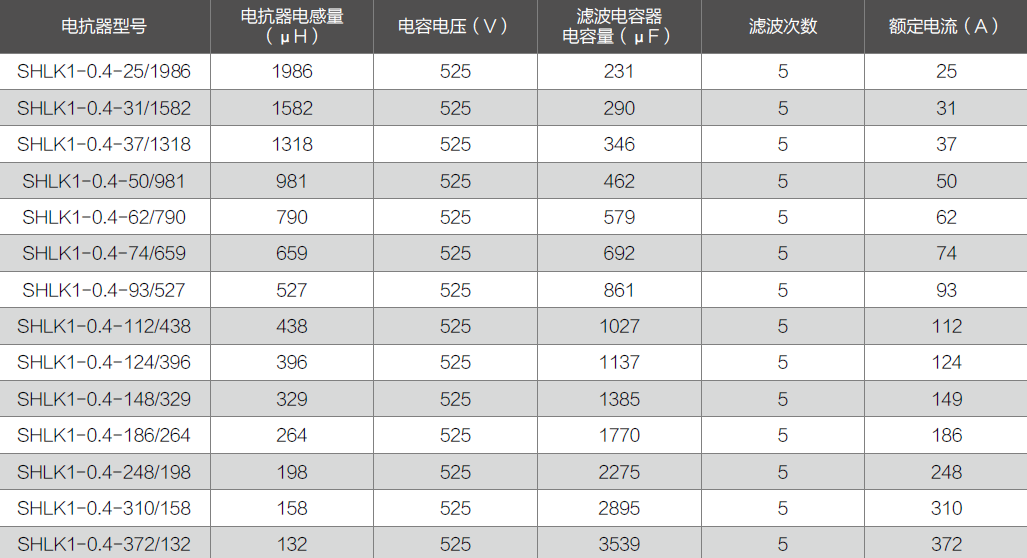

SHLK1 型5 次滤波电抗器技术参数

SHLK1 型7 次滤波电抗器技术参数

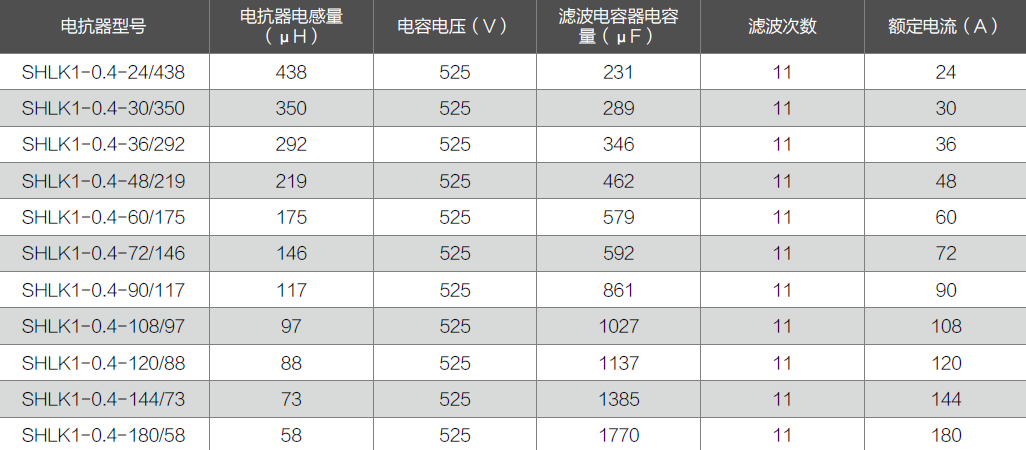

SHLK1 型11 次滤波电抗器技术参数
